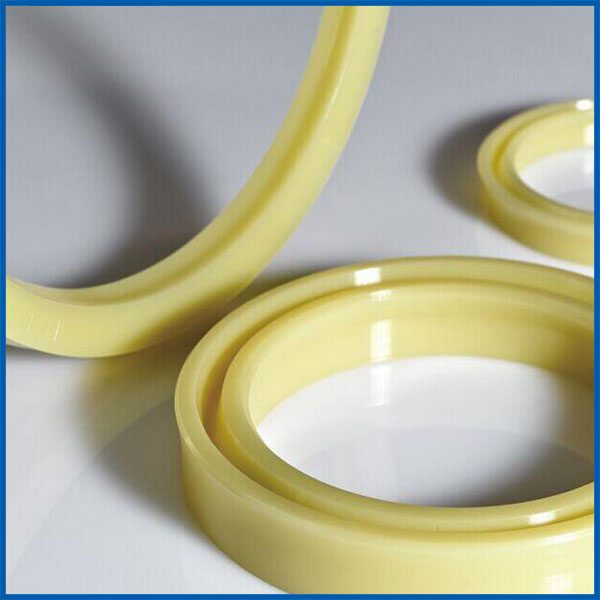

Y型密封圈的截面呈Y形，是一種典型的唇形密封圈。廣泛應用于往復動密封裝置中，其使用壽命高于O型密封圈。Y形密封圈主要用于往復密封，由其工作原理可知，Y形圈安裝時，唇口要對著壓力高的一側，才能發揮作用，所以Y形密封圈只能單向起作用。

Y 形密封圈的設計：

Y形密封圈的形狀、型號可根據使用條件，參考標準設計或選用；溝槽設計一般可根據所選Y 形密封圈查相應標準得其形狀、尺寸及公差。作為密封裝置 的一般設計原則，應注意以下幾點：

 1）容納密封圈的腔體應設計的盡可能簡單、緊湊、便于拆裝。

 2）支撐件和壓緊件與缸壁（或活塞桿）的間隙不能太大；但也不能過小，否則在受偏心載荷作用時易產生卡緊現象，造成損傷。

 3）在粉塵大的工作環境使用時，需配用可靠的防塵圈。

 4）設計密封圈的安裝部位時，應盡量避免在安裝密封圈時有過大的拉伸。

 5）應注意密封圈的安裝方向，不要使載荷壓力加于密封圈的背面。

 6）密封圈相對滑動面粗糙一般取Ra=0.2μm比較合適，工作條件不太嚴時，可取。Ra=0.4μm?；瑒?dòng)表面不允許有加工缺陷。

Y形密封圈安裝注意事項：

 1）孔或軸的端部必須倒角，如倒30°角，以防密封圈唇邊在安裝時損壞。

 2）如活塞桿頭部的螺紋或退刀槽的直徑與活塞桿的直徑相同，應使用專用 套筒安裝，也可在螺紋部分纏繞膠布后進行安裝。

 3）應盡量避免在密封圈通過的缸內壁或活塞桿上開設壓力油孔。若密封圈 必須通過有孔部分，為防止密封圈損壞，應將這些孔的邊緣倒角或倒圓。

 4）為減少裝配阻力，應將唇形圈與裝入部位涂敷潤滑脂或工作油。

 5）安裝密封圈時，應防止帶入鐵屑，砂土，棉紗或其他雜物；并要徹底清 洗密封偶件、溝槽。
